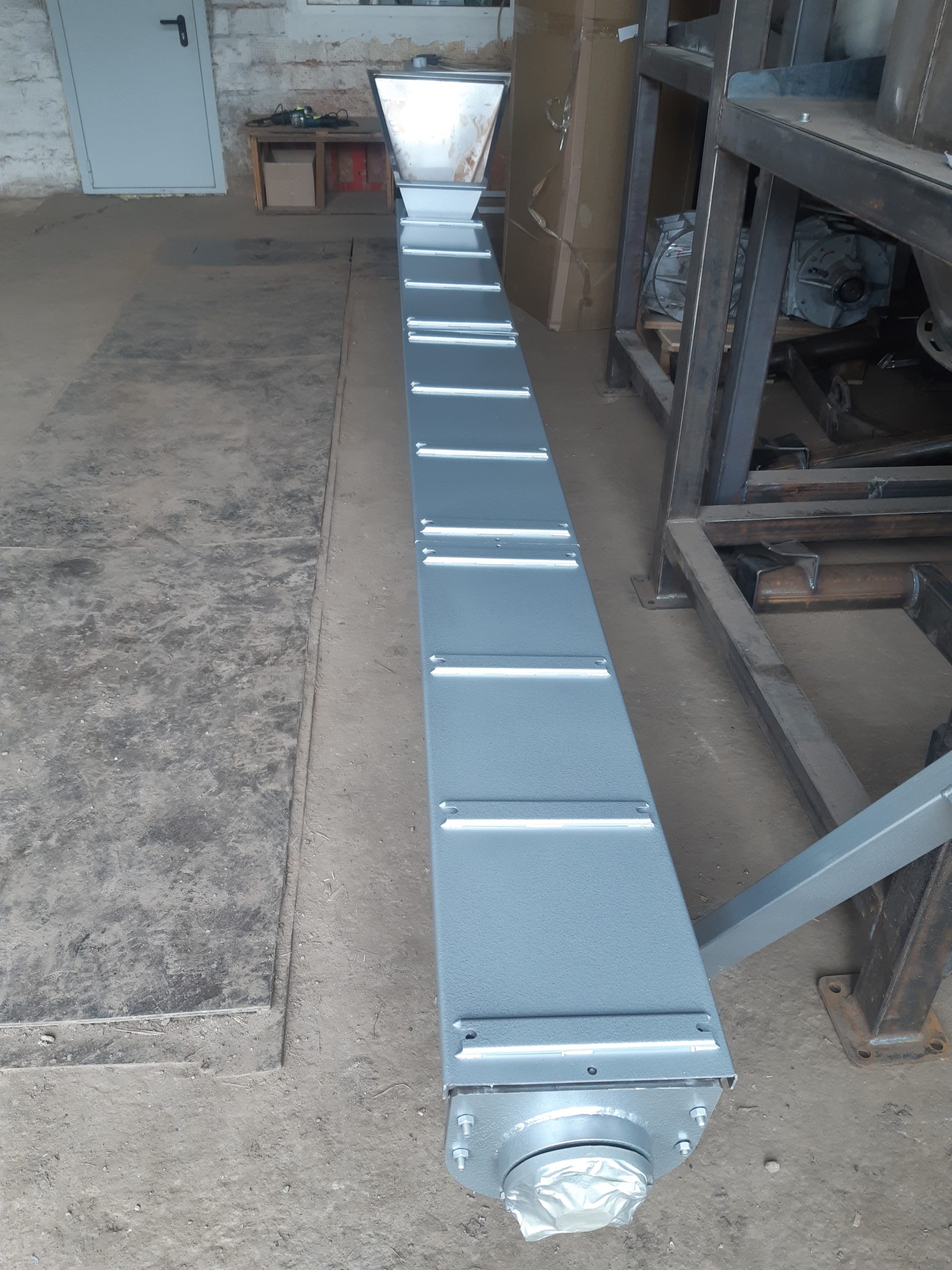

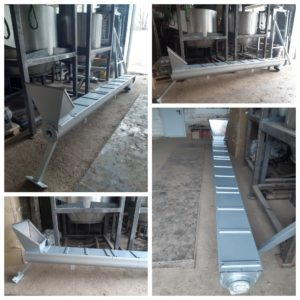

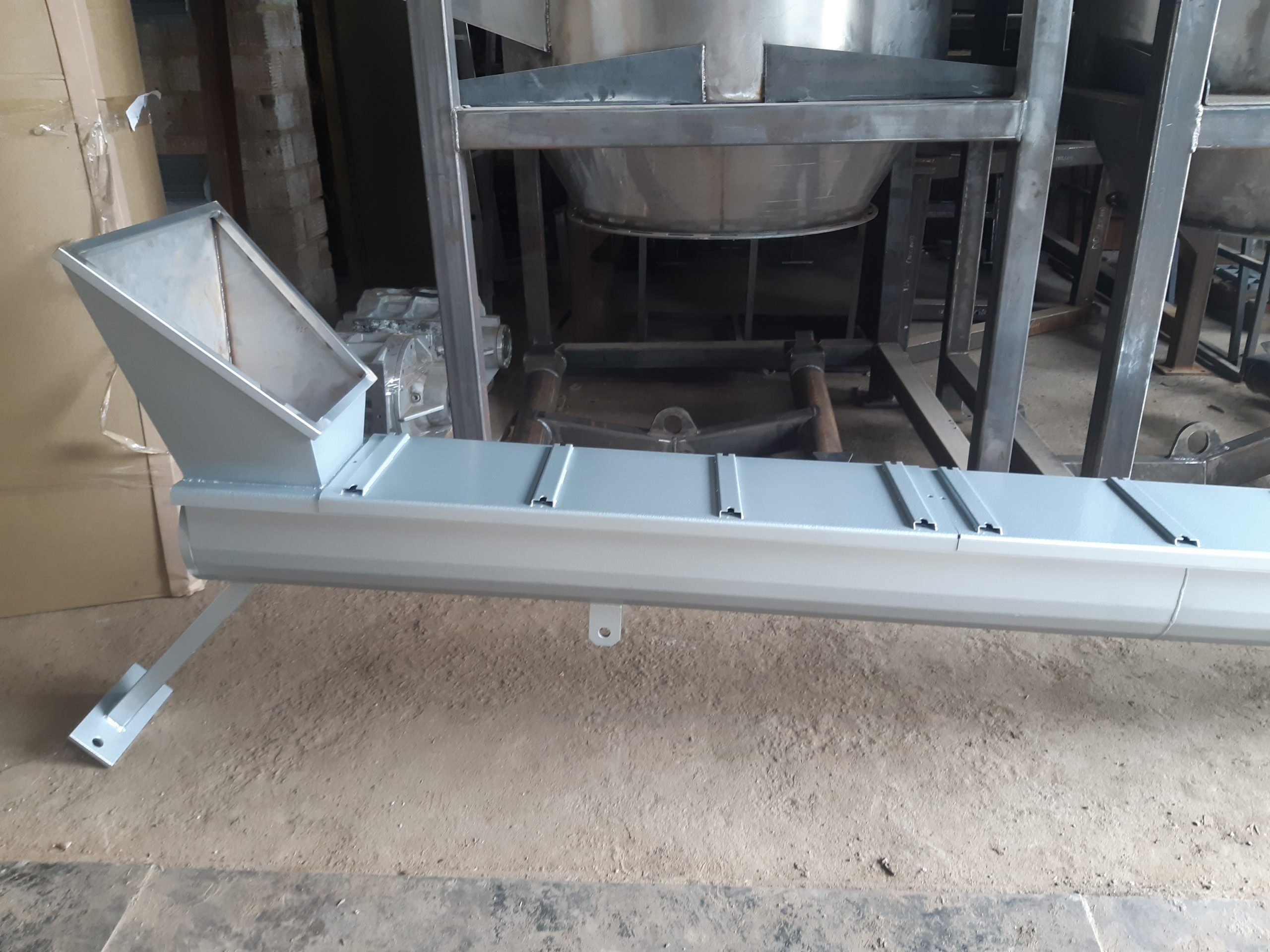

Шнековые транспортеры

Шнековый транспортер (конвейер) изготавливается индивидуально для каждого заказчика в соответствии с требуемыми параметрами для решения определенных технологических задач.

Он предназначен для горизонтального и наклонного транспортирования порошковых материалов, пылевидных зернистых и мелкокусковых материалов. Шнековый транспортер предотвращает распыление продукта в период транспортировки; прост и доступен в обслуживании; по желанию заказчика может устанавливаться различная высота подъема продукта.

Шнековый транспортер состоит из:
— привода (мотор-редуктора), вращающего ось спирали (рабочий орган
транспортера);
— концевой секции, с расположенной на ней подшипниковым узлом;
— трубопровода или желоба с цилиндрическим днищем;
— загрузочного и разгрузочного устройств.

Через бункер загрузки подается насыпной груз и скользит вдоль трубопровода при вращении винта.

Шнековый транспортер (конвейер) изготавливается индивидуально для каждого заказчика в соответствии с требуемыми параметрами для решения определенных технологических задач.

Он предназначен для горизонтального и наклонного транспортирования порошковых материалов, пылевидных зернистых и мелкокусковых материалов. Шнековый транспортер предотвращает распыление продукта в период транспортировки; прост и доступен в обслуживании; по желанию заказчика может устанавливаться различная высота подъема продукта.

Шнековый транспортер состоит из:
— привода (мотор-редуктора), вращающего ось спирали (рабочий орган
транспортера);
— концевой секции, с расположенной на ней подшипниковым узлом;
— трубопровода или желоба с цилиндрическим днищем;
— загрузочного и разгрузочного устройств.

Через бункер загрузки подается насыпной груз и скользит вдоль трубопровода при вращении винта.

Название параметров Ед.изм. Значение параметров
LVT114 LVT159 LVT219 LVT273
1 Производительность, до т/ч 2,5 12 35 80
2 Электрическое питание В/Гц 380/50
3 Мощность привода кВт 1,1-2,2 2,2-4 4-11 4-15
4 Частота вращения винта об/мин 93/145/187/280
5 Диаметр желоба (трубы) мм 114 159 219 273
6 Диаметр подающего винта мм 95 140 200 250
7 Шаг подающего винта мм 95 140 200 250
8 Угол наклона конвейера град. От 0 до 45
9 Длина конвейера м От 1 до 12

Примечания: параметры рассчитаны при плотности материала 1,3 т/м.куб и при максимальной частоте вращения подающего винта; определяются в каждом конкретном случае опытным путем; зависят от свойств транспортируемого материала и угла наклона.
